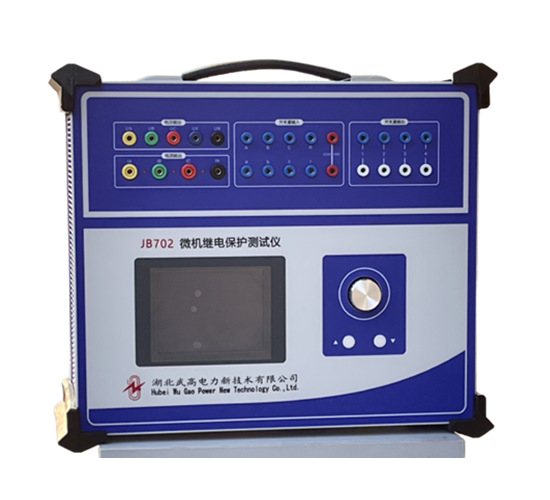

JB702三相微機繼電保護測試儀（PC機型）





產品特點

具有4相電壓3相電流輸出，每相電壓可輸出120V，電流三并可輸出120A。

高可靠性

單機操作，方便單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯

高穩定

具有獨立一路110V 及 220V專用可調直流電源輸出。

產品精度

交流電流電壓輸出0.2級；直流電流電壓輸出0.5級。

客戶服務熱線

027-87409251

客戶服務熱線

13871255353

QQ:1301955770

QQ:1931151360

產品介紹
配置參數
產品詳情

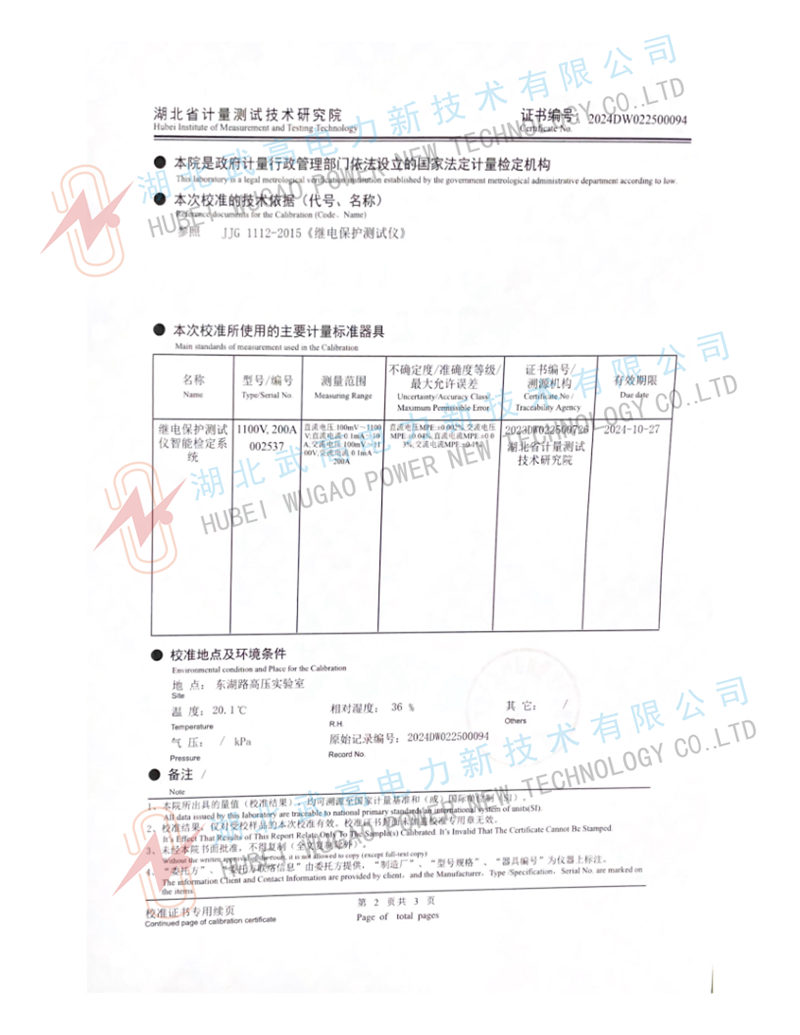

質檢證書
操作視頻
使用說明
技術方案
故障處理

主要特點 main features

標準的4相電壓3相電流輸出 具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

單機操作方便 單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。

雙操作方式，聯接電腦運行 通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。

軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

開關量接點豐富 繼電保護測試儀為8路接點輸入和4對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

大屏幕LCD顯示屏 本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。

自我保護 采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

具有獨立專用直流電源輸出 裝置設有一路110V 及 220V專用可調直流電源輸出。

性價比高 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

額定參數 Rating

交流電流輸出

輸出精度 0.2級

相電流輸出（有效值） 0～40A

三并電流輸出（有效值） 0～120A

相電流長時間允許工作值（有效值） 10A

相電流最大輸出功率 450VA

三并電流最大輸出時最大輸出功率 900VA

三并電流最大輸出時允許工作時間 10s

頻率范圍（基波） 0～1000Hz（聯機）0~300Hz（單機）

諧波次數 0～20 次（聯機）0~6次（單機）

直流電流輸出

輸出精度 0.5級

電流輸出 0～±10A / 每相，0～±30A / 三并

最大輸出負載電壓 20V

交流電壓輸出

輸出精度 0.2級

相電壓輸出（有效值） 0～120V

線電壓輸出（有效值） 0～240V

相電壓/線電壓輸出功率 80VA / 100VA

頻率范圍（基波） 0～1000Hz（聯機）0~300Hz（單機）

諧波次數 0～20 次（聯機）0~6次（單機）

直流電壓輸出

輸出精度 0.5級

相電壓輸出幅值 0～±160V

線電壓輸出幅值 0～±320V

相電壓/線電壓輸出功率 70VA / 140VA

開關量及時間測量

	繼電保護測試儀	備注
開關量輸入	8路	空接點： 1～20mA，24V 電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
開關量輸出	4對	DC：220V／0.2A；AC：220V／0.5A
時間測量	測量范圍0.1ms ～ 9999s 測量精度0.1mS
